磷石膏液壓磚機(jī)

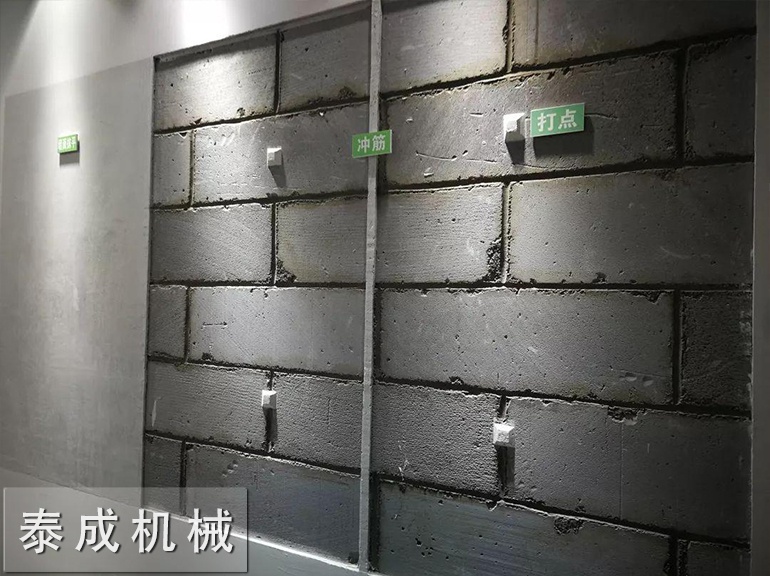

    針對(duì)眾多用戶(hù)詢(xún)問(wèn)到磷石膏做磚的問(wèn)題，且由于磷石膏的特性，目前國(guó)內(nèi)還沒(méi)有比較成熟、大眾化的方法來(lái)處理磷石膏；因此，基于廣大用戶(hù)的需求，鄭州泰成機(jī)械研發(fā)團(tuán)隊(duì)也對(duì)磷石膏制磚方案進(jìn)行了試驗(yàn)，并把研究結(jié)果與大眾做個(gè)簡(jiǎn)單的分享！

經(jīng)過(guò)試驗(yàn)，總結(jié)出采用磷石膏制磚的關(guān)鍵點(diǎn)：

 1、控制好二水磷石膏轉(zhuǎn)化為具有可塑性的β型半水磷石膏的溫度與時(shí)間，使其轉(zhuǎn)化率大于90%；當(dāng)然了，轉(zhuǎn)化率越高越好！ 該過(guò)程決定了該批次磷石膏材料是否能做好磚的非常關(guān)鍵的一步。據(jù)我們的試驗(yàn)及經(jīng)驗(yàn)可查出，將二水磷石膏轉(zhuǎn)化為β—半水磷石膏的溫度在128～140間較好；如果溫度超過(guò)了163了，二水磷石膏將會(huì)出現(xiàn)全部脫水現(xiàn)象。

 2、材料配比：   如果全部采用β—半水磷石膏來(lái)做磚，發(fā)現(xiàn)β—半水磷石膏遇水后凝結(jié)的時(shí)間太快了，而且容易粘住磚機(jī)壓頭，根本不適合生產(chǎn)。   采用砂石配比。由于砂石的主要成分是硅，跟鈣水無(wú)法完成反應(yīng)，導(dǎo)致該種材料制作出來(lái)的磚抗壓強(qiáng)度比較低；因此也不適合生產(chǎn)。   采用爐渣、生石灰進(jìn)行配比。該配比做出來(lái)的磚坯是可以，但是抗水性比較差，待后面詳述。其中，爐渣要控制好比率，因?yàn)闋t渣會(huì)影響到磚的抗壓強(qiáng)度。   加入15%的磷礦渣。試驗(yàn)證明了磷礦渣的抗壓強(qiáng)度要比爐渣、生石灰的配比好很多，因此，磷礦渣更適合用來(lái)生產(chǎn)磷石膏磚；同時(shí)，磷礦渣的加入也會(huì)影響到磚的強(qiáng)度。

 3、抗水性： 由于β—半水磷石膏具有比較強(qiáng)的吸水性，導(dǎo)致石膏制品的軟化系統(tǒng)比較低，容易因?yàn)槭艹倍l(fā)生彎曲變形，導(dǎo)致強(qiáng)度下降；這個(gè)是由于材料的物理特點(diǎn)決定的——石膏結(jié)晶接觸點(diǎn)在熱力學(xué)上的不穩(wěn)定引起的。因此，為了提高石膏磚的抗水能力及軟化系數(shù)措施，我們?cè)谥拼u過(guò)程中要選擇好、添加好抗水劑。目前市面上做抗水劑的廠(chǎng)家也比較多，我也不說(shuō)哪家的好，請(qǐng)廣大使用者自行選擇。

 4、抗凍性： 參照國(guó)內(nèi)某研究員的研究，在零下15中進(jìn)行冰凍，做凍融循環(huán)測(cè)試，發(fā)現(xiàn)磷石膏磚的抗凍性要比較差。但是在南方，基本上沒(méi)有出現(xiàn)氣溫低于零下15的現(xiàn)象；因此采用磷石膏磚來(lái)做一些建筑還是可行的。

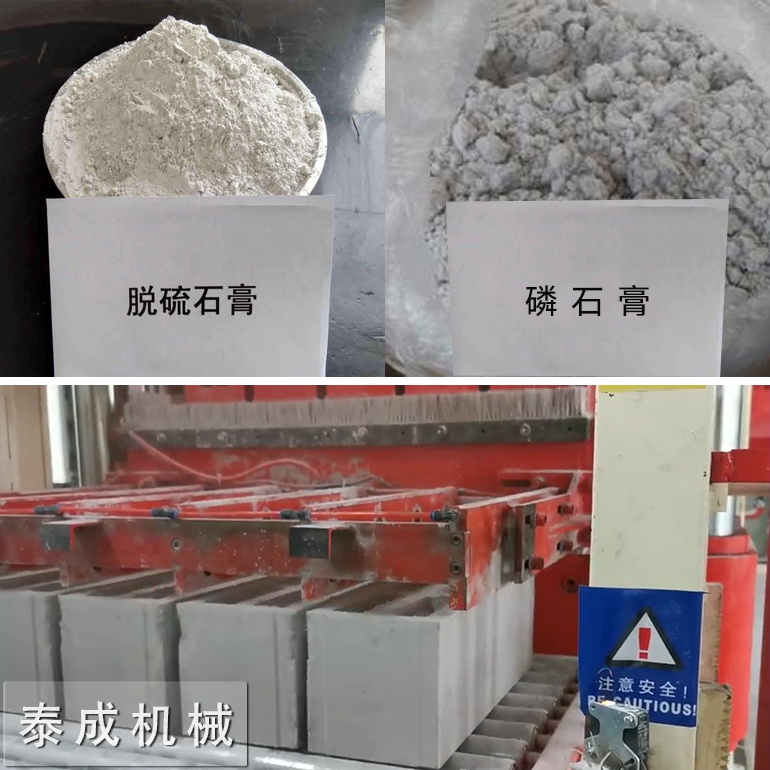

 5、壓制成型： 基于磷石膏的材料性質(zhì)，制做磷石膏磚只能采用液壓磚機(jī)而不適合采用振動(dòng)磚機(jī)。由泰成液壓磚機(jī)特別研發(fā)出的單壓液壓磚機(jī)就可以很好地滿(mǎn)足生產(chǎn)效果了，而且投資少！ 有朋友問(wèn)，做磷石膏是否要加水泥、固化劑、緩凝劑等，其實(shí)現(xiàn)在的很多緩凝劑就是通過(guò)石膏來(lái)做的，因此在做石膏磚中就無(wú)需再加入緩凝劑了；需要添加的就是減水劑與抗水劑。至于加多少，請(qǐng)根據(jù)各自廠(chǎng)商的相關(guān)說(shuō)明來(lái)進(jìn)行操作！ 關(guān)于進(jìn)一步提升石膏磚強(qiáng)度的問(wèn)題，有條件的用戶(hù)可以設(shè)置蒸養(yǎng)房，適宜溫度在60～80左右，濕度在90%左右；如果沒(méi)條件的，通過(guò)自然養(yǎng)護(hù)，時(shí)間長(zhǎng)些，也是可以達(dá)到相關(guān)的標(biāo)準(zhǔn)的！ 有志于共同探究磷石膏制磚方案的朋友們及想通過(guò)磷石膏制磚的廣大用戶(hù)們，歡迎聯(lián)系泰成機(jī)械，聯(lián)系電話(huà)：15538356888。
